CKD スピードコントローラ ダイヤル付ニードルバルブ DVLシリーズ - ショッピング・ショップ | 通販検索

リニアな流量特性を有する回転ニードル弁を採用しました

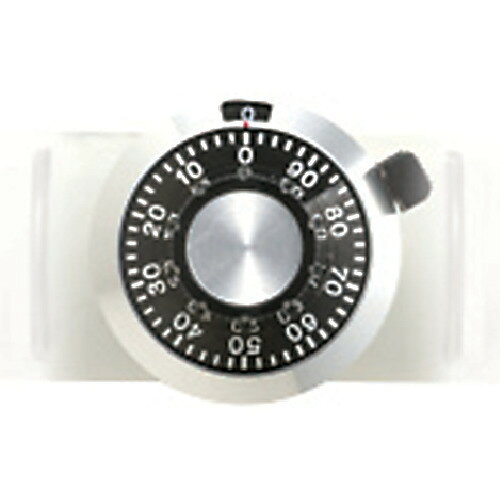

★特徴★ リニアな流量特性を有する回転ニードル弁を採用しました。回転数をダイヤルで数字表示し、誰でも簡単・確実にシリンダの速度制御や各種流量調整が可能です。ニードル回転数に比例したリニアな流量特性が得られ、ニードル回転数はダイヤルで数値表示できます。誰にでも簡単に数値調整ができ、正確です。再現性が高く、調整ミスを防止できます。調整が迅速になり、段取り替え等の作業工数を大幅に削減できます。流量の数値管理が目視で可能なため容易にでき、しかもダイヤル表示のため、一目で分かります。作業マニュアルを定量化することが可能です。ニードルの固定はスライド式ロックレバーで簡単なため、調整作業が容易になります。取付姿勢が自在で、取付部が360°回転するため、底面、側面、パネルマウント等、取付け、設置方式が自在に選べ、取付用ブラケットも不要です。 ★用途★ 空圧シリンダの速度調整（スピードコントローラ）や真空破壊用に。小物電子部品の真空破壊流量調整に。押し圧・テンションコントロールに。 ★商品スペック★ 仕様・規格 適合チューブ外径D(mm)：10 適合チューブ外径(mm)：10 使用圧力(MPa)：0.1〜1.0 使用流体：圧縮空気 流体温度(℃)：5〜60(但し、凍結なきこと) 周囲温度(℃)：0〜60 ニードル制御範囲(回転)：1〜13 自由流れ/流量(L/min(ANR))：1100 自由流れ/有効断面積([[MM2]])：16.5 制御流れ/流量(L/min(ANR))：440 制御流れ/有効断面積([[MM2]])：6.6 仕様・規格2 使用流体：圧縮空気 接続タイプ：インライン 流体温度：5〜60℃ 周囲温度：0〜60℃ 使用圧力：0.1〜1.0MPa ワンタッチロック 入数 1個 注意事項 流体温度と周囲温度は凍結なきこと、エア質（露点）によっては断熱膨張で凍結する恐れがあります。 流量は、圧力0.5MPa時の大気圧換算値です。 流量タイプの流量は、0.5MPa時の目安流量を示します。 最低使用圧力は、自由流れ方向に限り、真空吸引（-100kPa迄）が可能です。（ニードル制御は行えません） 質量・質量単位 86g 製造国 日本 品番 DVL-S-10-H1010-400 JANコード 4547431017048 メーカー名 CKD（株）
